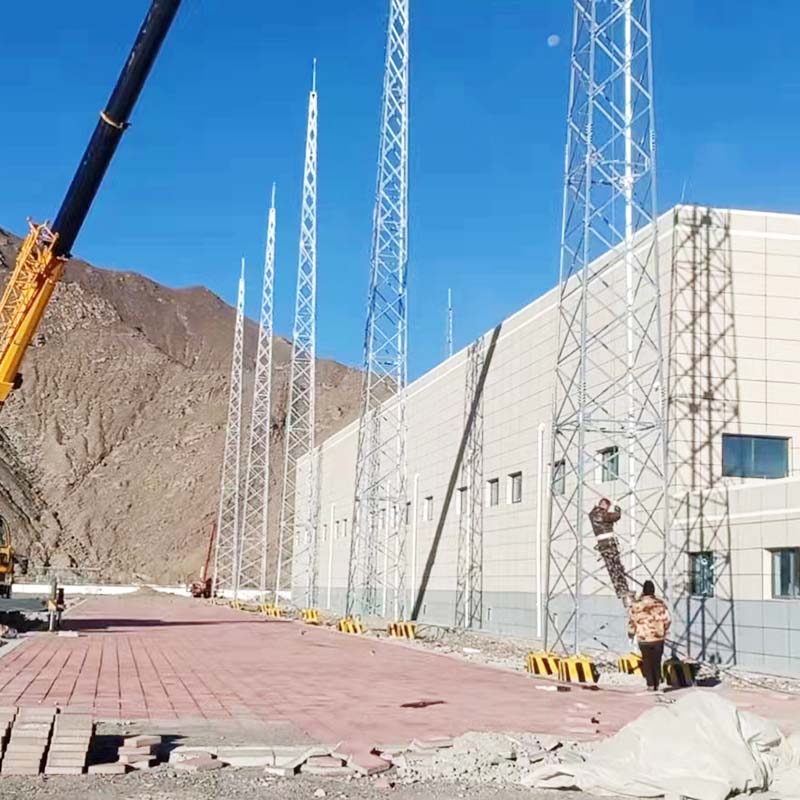

220KV 30 metrová nezávislá veža na ochranu pred bleskom

Vysoko kvalitnú 220KV 30 metrovú nezávislú bleskovú vežu ponúka čínsky výrobca Xuteng Iron Tower. Kúpte si 220KV 30 metrovú nezávislú bleskovú vežu, ktorá je vysoko kvalitná priamo za nízku cenu.

220KV 30 metrová nezávislá blesková veža sa používa v budovách, ako sú rafinérie, čerpacie stanice, chemické závody, uhoľné bane, sklady a dielne s horľavinami a výbušninami.

Ochranný rozsah veže s bleskozvodom je tiež potrebné vypočítať pomocou metódy valiacej sa gule na výpočet ochranného polomeru a ochranného rozsahu. Veže na ochranu pred bleskom sa používajú najmä na projekty ochrany pred bleskom v rôznych budovách, najmä v rafinériách, čerpacích staniciach, chemických závodoch, uhoľných baniach, skladoch a dielňach s horľavinami a výbušninami. Mali by byť inštalované včas. V dôsledku klimatických zmien sa bleskové katastrofy naďalej zhoršujú. V súčasnosti sú mnohé budovy vybavené vežami na ochranu pred bleskom, najmä nerezovými ozdobnými železnými vežami na streche. Majú rozmanité tvary, krásny vzhľad a nové dizajny a používajú sa na strechy rôznych budov. Budovy ako námestia a zelené plochy v obytných štvrtiach sa navzájom dopĺňajú a stávajú sa ikonickými dekoratívnymi budovami v meste. Princíp bleskozvodov je rovnaký ako pri bleskozvodoch. Znížte počet bleskových katastrof.

1. Základný tlak vetra

2. Intenzita seizmického opevnenia: 8 stupňov a malé denné 8 stupňové oblasti

Výroba a montáž:

1. Všetky kovové komponenty musia byť pozinkované a treba venovať pozornosť ochrane pozinkovanej vrstvy počas prevádzky.

2. Na výrobu hrotov ihiel použite galvanizovanú oceľovú rúrku s hrúbkou steny najmenej 3 mm a dĺžkou cínovej kefy najmenej 70 mm. 3. Veža na ochranu pred bleskom by mala byť inštalovaná vertikálne a pevne. Prípustná odchýlka zvislosti je 3/1000.

3. Požiadavky na zváranie: Na zváranie by sa malo použiť zváranie preplátovaním a dĺžka presahu musí spĺňať nasledujúce predpisy:

a. Plochá oceľ má dvojnásobnú šírku (s minimálne 3 zvarenými hranami).

b. Okrúhla oceľ má 6-násobok jej priemeru.

c. Pri spájaní kruhovej ocele s plochou oceľou je jej dĺžka 6-násobkom priemeru kruhovej ocele.

4. Veže na ochranu pred bleskom sú vo všeobecnosti vyrobené z kruhovej ocele alebo oceľových rúr a ich priemer by nemal byť menší ako nasledujúce hodnoty:

a. Nezávislé veže ochrany pred bleskom zvyčajne používajú pozinkovanú kruhovú oceľ s priemerom 19 mm.

b. Veža na ochranu pred bleskom na streche je vyrobená z oceľových pozinkovaných rúr s priemerom 25 mm.

c. Veža na ochranu pred bleskom v hornej časti vodárenskej veže využíva galvanizované oceľové rúry s priemerom 25 mm alebo 40 mm

d. Bleskozvodná veža v hornej časti komína musí byť vyrobená z pozinkovanej kruhovej ocele s priemerom 25 mm alebo z pozinkovanej oceľovej rúry s priemerom 40 mm. Krúžok na ochranu pred bleskom musí byť vyrobený z pozinkovanej kruhovej ocele s priemerom 12 mm alebo z pozinkovanej plochej ocele s prierezom 100 mm2 a jeho hrúbka bude 4 mm.

5. Veža na ochranu pred bleskom by mala byť vyrobená z kruhových oceľových alebo zváraných oceľových rúr a jej priemer by nemal byť menší ako nasledujúce hodnoty: dĺžka ihly menej ako 1 m: kruhová oceľ 12 mm, oceľová rúra 20 mm, dĺžka ihly 1 -2m: okrúhla oceľ je 16 mm, oceľová rúrka je 25 mm, ihla na vrchu komína: okrúhla oceľ je 20 mm, oceľová rúrka je 40 mm.

Metóda výpočtu súvisí s polomerom ochrany a výškou (h) bleskozvodu, ako aj s polomerom valiacej sa gule,

D je polomer valenia (vzdialenosť blesku)

Prvý typ budovy je D=30 metrov (určené na základe typu budovy)

Druhý typ budovy je D=45 metrov (určené na základe typu budovy)

Tretí typ budovy je D=60 metrov (určený na základe typu budovy)

Rozsah ochrany sa vypočíta pomocou štandardného vzorca: (určený na základe typu budovy)

Vo všeobecnosti platí, že čím vyšší bleskozvod, tým väčší rozsah ochrany a lepší ochranný účinok. S ohľadom na bezpečnosť a hospodárnosť konštrukcie bleskozvodu sa však väčšina bleskozvodov stavia medzi 35-45 metrami.

Bezpečnostné opatrenia: Uzemnenie bleskozvodu musí byť dobré a hodnota jeho uzemňovacieho odporu by nemala presiahnuť 10 Ω. Keď je odpor pôdy vysoký, ako vertikálne uzemňovacie telesá sa používajú vypálené uzemňovacie moduly z expandovaného grafitu, redukčné činidlá vysokej čistoty, grafitové káblové spoje a pozinkovaná oceľ. Konkrétny počet použití je potrebné vypočítať podľa vzorca.

Údržba a kontrola sa musia vykonávať každý rok pred sezónou búrok takto:

1. Spojenie každej spojovacej časti by malo byť spoľahlivé a nesmie sa uvoľniť;

2. Celková hodnota odporu od bleskoistky k spodnému konektoru je ≤ 5 Ω;

3. Uzemnenie bleskozvodu musí byť dobré a hodnota odporu uzemnenia by nemala presiahnuť 10 Ω.

Konštrukčný základ pre vežu na ochranu pred bleskom:

1. Kódex pre návrh ochrany budov pred bleskom (GB50057-2010)

2. Kód pre navrhovanie vysokých konštrukcií (GBJ135-2006)

3. Kód pre navrhovanie oceľových konštrukcií (GB50017-2014)
